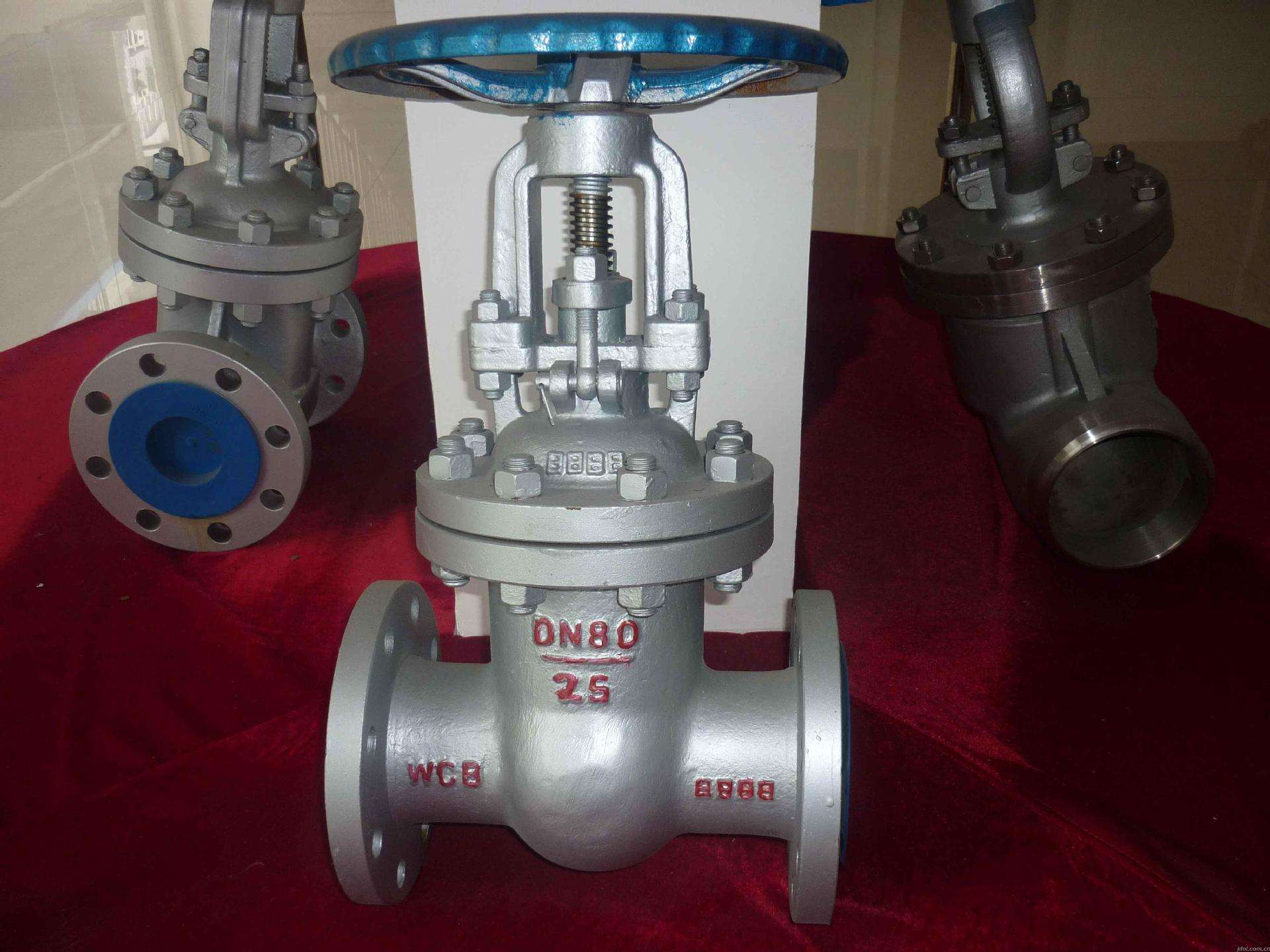

Z41H-16C鑄鋼法蘭閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置
Z41H-16C鑄鋼法蘭閘閥特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
◆Z41H-16C鑄鋼法蘭閘閥主要性能規范
|
公稱壓力PN（MPa）
|
殼體
|
試驗壓力 （MPa）
|
上密封
|
|
密封 （液）
|
密封 （氣）
|
|
1.6
|
2.4
|
1.76
|
0.6
|
1.76
|
|
2.5
|
3.75
|
2.75
|
0.6
|
2.75
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.04
|
0.6
|
7.04
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
17.60
|
0.6
|
17.60
|
Z41H-16C鑄鋼法蘭閘閥適用范圍
|
殼體材料
|
適用介質
|
適用溫度℃
|
|
碳素鋼（C型）
|
水、蒸汽、油品
|
≤425
|
|
鉻鎳鈦鋼（P型）
|
硝酸類
|
≤200
|
|
鉻鎳鉬鈦鋼（R型）
|
醋酸類
|
≤200
|
|
鉻鉬鋼（I型）
|
水、蒸汽、油品
|
≤550
|
◆ Z41H-16C鑄鋼法蘭閘閥主要零件材料
|
閥體、閥蓋
|
閘板、閥座
|
閥桿
|
閥桿螺母
|
填料
|
手輪
|
|
碳素鋼
|
優質碳鋼 +硬質合金或不銹鋼
|
鉻不銹鋼
|
鋁青銅
|
石墨石棉盤根
|
可鍛鑄鐵
|
|
鉻鎳鈦鋼
|
不銹鋼、不銹鋼+硬質合金
|
鉻鎳鈦不銹鋼
|
鋁青銅
|
漫聚四氟乙
|
可鍛鑄鐵
|
|
鉻鎳鉬鈦鋼
|
不銹鋼、不銹鋼+硬質合金
|
鉻鎳鉬鈦不銹鋼
|
鋁青銅
|
烯石棉盤根
|
可鍛鑄鐵
|
|
鉻鉬鋼
|
合金鋼 +硬質合金
|
鉻鉬鋁鋼
|
鋁青銅
|
柔性石墨
|
可鍛鑄鐵
|
Z41H-16C鑄鋼法蘭閘閥主要尺寸表
|
公稱通徑DN
|
主要外形尺寸和連接尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-d
|
H
|
H1
|
Do
|
|
Z440H/Z41Y-10 Z40/Z41Y-16P Z40Z41Y-16R Z40/Z41Y-16P Z40/Z41Y-16R Z40/Z41Y-16I
|
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4-14
|
175
|
195
|
120
|
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4-14
|
180
|
205
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4-14
|
210
|
240
|
160
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4-18
|
230
|
266
|
180
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-18
|
350
|
405
|
200
|
|
50
|
230
|
160
|
125
|
100
|
16
|
3
|
4-18
|
358
|
420
|
240
|
|
65
|
290
|
180
|
145
|
120
|
18
|
3
|
4-18
|
375
|
450
|
240
|
|
80
|
320
|
195
|
160
|
135
|
20
|
3
|
8-18
|
433
|
528
|
280
|
|
100
|
350
|
215
|
180
|
155
|
20
|
3
|
8-18
|
502
|
620
|
320
|
|
125
|
400
|
245
|
210
|
185
|
22
|
3
|
8-18
|
612
|
753
|
360
|
|
150
|
480
|
280
|
240
|
210
|
24
|
3
|
8-23
|
676
|
847
|
360
|
|
200
|
600
|
335
|
295
|
265
|
26
|
3
|
12-23
|
820
|
1039
|
400
|
|
250
|
730
|
405
|
355
|
320
|
30
|
3
|
12-25
|
969
|
1245
|
450
|
|
300
|
850
|
460
|
410
|
375
|
30
|
3
|
12-25
|
1142
|
1472
|
560
|
|
350
|
980
|
520
|
470
|
435
|
34
|
3
|
16-25
|
1280
|
1650
|
640
|
|
400
|
1100
|
580
|
525
|
485
|
36
|
4
|
16-30
|
1452
|
1887
|
640
|
|
450
|
1200
|
640
|
585
|
545
|
40
|
4
|
20-30
|
1541
|
2011
|
720
|
|
500
|
1250
|
705
|
650
|
608
|
44
|
4
|
20-34
|
1676
|
2181
|
720
|
|
600
|
1450
|
840
|
770
|
718
|
48
|
5
|
20-41
|
1810
|
2440
|
800
|
|
Z440H/Z41Y-25 Z40/Z41Y-25P Z40Z41Y-25R Z40/Z41Y-25P Z40/Z41Y-25R Z40/Z41Y-25I
|
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4-14
|
175
|
195
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4-14
|
180
|
205
|
140
|
|
25
|
120
|
115
|
85
|
65
|
16
|
2
|
4-14
|
21 0
|
240
|
160
|
|
32
|
140
|
135
|
100
|
78
|
18
|
2
|
4-18
|
230
|
266
|
180
|
|
40
|
240
|
145
|
110
|
85
|
18
|
3
|
4-18
|
350
|
405
|
200
|
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4-18
|
358
|
420
|
240
|
|
65
|
270
|
180
|
145
|
120
|
22
|
3
|
4-18
|
375
|
450
|
240
|
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8-18
|
433
|
528
|
280
|
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8-18
|
502
|
620
|
320
|
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8-18
|
612
|
753
|
360
|
|
150
|
350
|
300
|
250
|
218
|
30
|
3
|
8-23
|
676
|
847
|
360
|
|
200
|
400
|
360
|
310
|
278
|
34
|
3
|
12-23
|
820
|
1039
|
400
|
|
250
|
450
|
425
|
370
|
332
|
36
|
3
|
12-25
|
969
|
1245
|
450
|
|
300
|
500
|
485
|
430
|
390
|
40
|
3
|
12-25
|
1142
|
1472
|
560
|
|
350
|
550
|
550
|
490
|
448
|
44
|
3
|
16-25
|
1280
|
1650
|
640
|
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16-30
|
1452
|
1887
|
640
|
|
450
|
650
|
640
|
585
|
545
|
48
|
4
|
20-30
|
1541
|
2011
|
720
|
|
500
|
700
|
705
|
650
|
608
|
54
|
4
|
20-34
|
1676
|
2181
|
720
|
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20-41
|
1810
|
2440
|
800
|
訂貨須知：
一、①Z41H-16C鑄鋼法蘭閘閥產品名稱與型號②Z41H-16C法蘭閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Z41H-16C法蘭閘閥型號，請按Z41H-16C法蘭閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
|
