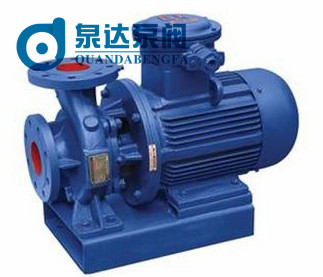

ISWB臥式防爆管道泵概述與用途：
ISWB臥式防爆管道泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般臥式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISW型管道泵基礎上派生出適用熱水、高溫耐腐蝕化工泵、油泵。該系列臥式防爆管道泵產品具有高效節能、噪音低、性能可靠等優點，符合最新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。
ISWB臥式防爆管道泵產品特點：
1、運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
2、滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
3、噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
4、故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
5、維修方便：更換密封、軸承，簡易方便。
6、占地更�。撼隹诳上蜃�、向右、向上三個方向，便于管道布置安裝，節省空間。
管道泵系列用途：
1、ISW臥式清水管道泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
2、ISWR臥式熱水管道泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120℃。
3、ISWH臥式不銹鋼化工管道泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB臥式防爆管道泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～+120℃。
5、YGRY風冷高溫水油兩用泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套。
ISWB臥式防爆管道泵型號意義：
例子：ISW 80 - 160(I)(A)(B)(C)
ISW 臥式清水泵
ISWR 臥式熱水泵
ISW-------泵類型 ISWH 臥式化工泵
ISWB 臥式管道油泵
YGRY 風冷高溫水油兩用泵
80----------泵進、出口公稱直徑mm 160---------泵葉輪名義直徑mm
I---------流量分類 A---------葉輪第一次切割
B---------葉輪第二次切割 C---------葉輪第三次切割
ISWB臥式防爆管道泵性能參數：
|
型號 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
汽蝕佘量 |
|
|
（m 3 /h） |
（l/s） |
||||||
|
15-80 |
1.5 |
0.42 |
8 |
34 |
2800 |
0.18 |
2.3 |
|
20-110 |
2.5 |
0.69 |
15 |
34 |
2800 |
0.37 |
2.3 |
|
20-160 |
2.5 |
0.69 |
32 |
25 |
2900 |
0.75 |
2.3 |
|
25-110 |
4 |
1.11 |
15 |
42 |
2900 |
0.55 |
2.3 |
|
25-125 |
4 |
1.11 |
20 |
36 |
2900 |
0.75 |
2.3 |
|
25-125A |
3.6 |
1.0 |
16 |
35 |
2900 |
0.55 |
2.3 |
|
25-160 |
4 |
1.11 |
32 |
32 |
2900 |
1.5 |
2.3 |
|
25-160A |
3.7 |
1.03 |
28 |
31 |
2900 |
1.1 |
2.3 |
|
32-125 |
5 |
1.39 |
20 |
44 |
2900 |
0.75 |
2.3 |
|
32-125A |
4.5 |
1.25 |
16 |
43 |
2900 |
0.5 |
2.3 |
|
40-100 |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.55 |
2.3 |
|
40-100A |
5.6 |
1.56 |
10 |
52 |
2900 |
0.37 |
2.3 |
|
40-125 |
6.3 |
1.75 |
20 |
46 |
2900 |
1.1 |
2.3 |
|
40-125A |
5.6 |
1.56 |
16 |
45 |
2900 |
0.75 |
2.3 |
|
40-160 |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.3 |
|
40-160A |
5.9 |
1.64 |
28 |
39 |
2900 |
1.5 |
2.3 |
|
40-160B |
5.5 |
1.53 |
24 |
38 |
2900 |
1.1 |
2.3 |
|
40-200 |
6.3 |
1.75 |
50 |
33 |
2900 |
4.0 |
2.3 |
|
40-200A |
5.9 |
1.64 |
44 |
31 |
2900 |
3.0 |
2.3 |
|
40-200B |
5.3 |
1.47 |
36 |
29 |
2900 |
2.2 |
2.3 |
|
40-250 |
6.3 |
1.75 |
80 |
28 |
2900 |
7.5 |
2.3 |
|
40-250A |
5.9 |
1.64 |
70 |
28 |
2900 |
5.5 |
2.3 |
|
40-250B |
5.5 |
1.53 |
60 |
27 |
2900 |
4.0 |
2.3 |
|
40-100（I） |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
|
40-100（I）A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
|
40-125（I） |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
|
40-125（I）A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
40-160（I） |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
|
40-160（I）A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
40-160（I）B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
40-200（I） |
12.5 |
3.47 |
50 |
46 |
2800 |
5.5 |
2.3 |
|
40-200（I）A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
|
40-200（I）B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
40-250（I） |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
40-250（I）A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
40-250（I）B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
40-250（I）C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100 |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
|
50-100A |
11 |
3.05 |
10 |
60 |
2900 |
0.75 |
2.3 |
|
50-125 |
12.5 |
3.47 |
20 |
58 |
2900 |
1.5 |
2.3 |
|
50-125A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
50-160 |
12.5 |
3.47 |
32 |
52 |
2900 |
3.0 |
2.3 |
|
50-160A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
50-160B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
50-200 |
12.5 |
3.47 |
50 |
46 |
2900 |
5.5 |
2.3 |
|
50-200A |
11.7 |
3.25 |
44 |
45 |
2900 |
4.0 |
2.3 |
|
50-200B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
50-250 |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
50-250A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
50-250B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
50-250C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100（I） |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
50-100（I）A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
50-125（I） |
25 |
6.94 |
20 |
68 |
2900 |
3.0 |
2.5 |
|
50-125（I）A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
50-160（I） |
25 |
6.94 |
32 |
63 |
2900 |
4.0 |
2.5 |
|
50-160（I）A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|
50-160（I）B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|
50-200（I） |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200（I）A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
50-200（I）B |
21.8 |
6.06 |
38 |
55 |
2900 |
5.5 |
2.5 |
|
50-250（I） |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
50-250（I）A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
50-250（I）B |
21.6 |
6.0 |
60 |
49 |
2900 |
11 |
2.5 |
|
50-315（I） |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
50-315（I）A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
50-315（I）B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
50-315（I）C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|
泵型號 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
汽蝕佘量 |
|
|
（m 3 /h） |
（l/s） |
||||||
|
65-100 |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
65-100A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
65-125 |
25 |
6.94 |
20 |
68 |
2900 |
3.0 |
2.5 |
|
65-125A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
65-160 |
25 |
6.94 |
32 |
63 |
2900 |
4.0 |
2.5 |
|
65-160A |
23.4 |
6.5 |
28 |
62 |
2900 |
4.0 |
2.5 |
|
65-160B |
21.6 |
6.0 |
24 |
58 |
2900 |
3.0 |
2.5 |
|
65-200 |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
65-200A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
65-200B |
21.8 |
6.06 |
38 |
55 |
2900 |
5.5 |
2.5 |
|
65-250 |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
65-250A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
65-250B |
21.6 |
6.0 |
60 |
49 |
2900 |
11 |
2.5 |
|
65-315 |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
65-315A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
65-315B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
65-315C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|
65-100（I） |
50 |
13.9 |
12.5 |
73 |
2900 |
3.0 |
3.0 |
|
65-100（I）A |
44.7 |
12.4 |
10 |
72 |
2900 |
2.2 |
3.0 |
|
65-125（I） |
50 |
13.9 |
20 |
72.5 |
2900 |
5.5 |
3.0 |
|
65-125（I）A |
45 |
12.5 |
16 |
71 |
2900 |
4.0 |
3.0 |
|
65-160（I） |
50 |
13.9 |
32 |
71 |
2900 |
7.5 |
3.0 |
|
65-160（I）A |
46.7 |
13.0 |
28 |
70 |
2900 |
7.5 |
3.0 |
|
65-160（I）B |
43.3 |
12.0 |
24 |
69 |
2900 |
5.5 |
3.0 |
|
65-200（I） |
50 |
13.9 |
50 |
67 |
2900 |
15 |
3.0 |
|
65-200（I）A |
47 |
13.1 |
44 |
66 |
2900 |
11 |
3.0 |
|
65-200（I）B |
43.5 |
12.1 |
38 |
65 |
2900 |
7.5 |
3.0 |
|
65-250（I） |
50 |
13.9 |
80 |
59 |
2900 |
22 |
3.0 |
|
65-250（I）A |
46.7 |
13.0 |
70 |
59 |
2900 |
18.5 |
3.0 |
|
65-250（I）B |
43.3 |
12.0 |
60 |
58 |
2900 |
15 |
3.0 |
|
65-315（I） |
50 |
13.9 |
125 |
54 |
2900 |
37 |
3.0 |
|
65-315（I）A |
46.5 |
12.9 |
110 |
54 |
2900 |
30 |
3.0 |
|
65-315（I）B |
44.5 |
12.4 |
100 |
53 |
2900 |
30 |
3.0 |
|
65-315（I）C |
41 |
11.4 |
85 |
51 |
2900 |
22 |
3.0 |
|
80-100 |
50 |
13.9 |
12.5 |
73 |
2900 |
3.0 |
3.0 |
|
80-100A |
44.7 |
12.5 |
10 |
72 |
2900 |
2.2 |
3.0 |
|
80-125 |
50 |
13.9 |
20 |
72.5 |
2900 |
5.5 |
3.0 |
|
80-125A |
45 |
12.5 |
16 |
71 |
2900 |
4.0 |
3.0 |
|
80-160 |
50 |
13.9 |
32 |
71 |
2900 |
7.5 |
3.0 |
|
80-160A |
46.7 |
13.0 |
28 |
70 |
2900 |
7.5 |
3.0 |
|
80-160B |
43.3 |
12.0 |
24 |
69 |
2900 |
5.5 |
3.0 |
|
80-200 |
50 |
13.9 |
50 |
67 |
2900 |
15 |
3.0 |
|
80-200A |
47 |
13.1 |
44 |
66 |
2900 |
11 |
3.0 |
|
80-200B |
43.5 |
12.1 |
38 |
65 |
2900 |
7.5 |
3.0 |
|
80-250 |
50 |
13.9 |
80 |
59 |
2900 |
22 |
3.0 |
|
80-250A |
46.7 |
13.0 |
70 |
59 |
2900 |
18.5 |
3.0 |
|
80-250B |
43.3 |
12.0 |
60 |
58 |
2900 |
15 |
3.0 |
|
80-315 |
50 |
13.9 |
125 |
54 |
2900 |
37 |
3.0 |
|
80-315A |
46.5 |
12.9 |
110 |
54 |
2900 |
30 |
3.0 |
|
80-315B |
44.5 |
12.4 |
100 |
53 |
2900 |
30 |
3.0 |
|
80-315C |
41 |
11.4 |
85 |
51 |
2900 |
22 |
3.0 |
|
80-100（I） |
100 |
27.8 |
12.5 |
76 |
2900 |
5.5 |
4.5 |
|
80-100（I）A |
89 |
24.7 |
10 |
74 |
2900 |
4.0 |
4.5 |
|
80-125（I） |
100 |
27.8 |
20 |
76 |
2900 |
11 |
4.5 |
|
80-125（I）A |
89 |
24.7 |
16 |
74 |
2900 |
7.5 |
4.5 |
|
80-160（I） |
100 |
27.8 |
32 |
76 |
2900 |
15 |
4.5 |
|
80-160（I）A |
93.5 |
26.0 |
28 |
74 |
2900 |
11 |
4.5 |
|
80-160（I）B |
86.6 |
24.1 |
24 |
72 |
2900 |
11 |
4.5 |
|
80-200（I） |
100 |
27.8 |
50 |
74 |
2900 |
22 |
4.0 |
|
80-200（I）A |
93.5 |
26.0 |
44 |
73 |
2900 |
18.5 |
4.0 |
|
80-200（I）B |
87 |
24.2 |
38 |
71 |
2900 |
15 |
4.0 |
|
80-250（I） |
100 |
27.8 |
80 |
69 |
2900 |
37 |
4.0 |
|
80-250（I）A |
93.5 |
26.0 |
70 |
68 |
2900 |
30 |
4.0 |
|
80-250（I）B |
87 |
24.2 |
60 |
66 |
2900 |
30 |
4.0 |
|
80-315（I） |
100 |
27.8 |
125 |
66 |
2900 |
75 |
4.0 |
|
80-315（I）A |
95 |
26.4 |
113 |
66 |
2900 |
55 |
4.0 |
|
80-315（I）B |
90 |
25 |
101 |
65 |
2900 |
45 |
4.0 |
|
80-315（I）C |
82 |
22.8 |
85 |
63 |
2900 |
37 |
4.0 |
|
泵型號 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
汽蝕佘量 |
|
|
（m 3 /h） |
（l/s） |
||||||
|
100-100 |
100 |
27.8 |
12.5 |
76 |
2900 |
5.5 |
4.5 |
|
100-100A |
89 |
47 |
10 |
74 |
2900 |
4.0 |
4.5 |
|
100-125 |
100 |
27.8 |
20 |
76 |
2900 |
11 |
4.5 |
|
100-125A |
89 |
24.7 |
16 |
74 |
2900 |
7.5 |
4.5 |
|
100-160 |
100 |
27.8 |
32 |
76 |
2900 |
15 |
4.5 |
|
100-160A |
93.5 |
26.0 |
28 |
74 |
2900 |
11 |
4.5 |
|
100-160B |
86.5 |
24.1 |
24 |
72 |
2900 |
11 |
4.5 |
|
100-200 |
100 |
27.8 |
50 |
74 |
2900 |
22 |
4.0 |
|
100-200A |
93.5 |
26.0 |
44 |
73 |
2900 |
18.5 |
4.0 |
|
100-200B |
87 |
24.2 |
38 |
71 |
2900 |
15 |
4.0 |
|
100-250 |
100 |
27.8 |
80 |
69 |
2900 |
37 |
4.0 |
|
100-250A |
93.5 |
26.0 |
70 |
68 |
2900 |
30 |
4.0 |
|
100-250B |
87 |
24.2 |
60 |
66 |
2900 |
30 |
4.0 |
|
100-315 |
100 |
27.8 |
125 |
66 |
2900 |
75 |
4.0 |
|
100-315A |
95 |
26.4 |
113 |
66 |
2900 |
55 |
4.0 |
|
100-315B |
90 |
25.0 |
101 |
65 |
2900 |
45 |
4.0 |
|
100-315C |
82 |
22.8 |
85 |
63 |
2900 |
37 |
4.0 |
|
125-100 |
160 |
44.4 |
12.5 |
82 |
2900 |
11 |
4.0 |
|
125-100A |
143 |
39.7 |
10 |
77 |
2900 |
7.5 |
4.0 |
|
125-125 |
160 |
44.4 |
20 |
80 |
2900 |
15 |
4.0 |
|
125-125A |
143 |
39.7 |
16 |
77 |
2900 |
11 |
4.0 |
|
125-160 |
160 |
44.4 |
32 |
78 |
2900 |
22 |
4.0 |
|
125-160A |
150 |
41.7 |
28 |
76 |
2900 |
18.5 |
4.0 |
|
125-160B |
138 |
38.3 |
24 |
73 |
2900 |
15 |
4.0 |
|
125-200 |
160 |
44.4 |
50 |
77 |
2900 |
37 |
5.5 |
|
125-200A |
150 |
41.7 |
44 |
76 |
2900 |
30 |
5.5 |
|
125-200B |
138 |
38.3 |
37.5 |
75 |
2900 |
30 |
5.5 |
|
125-250 |
160 |
44.4 |
80 |
75 |
2900 |
55 |
5.0 |
|
125-250A |
150 |
41.7 |
70 |
74 |
2900 |
45 |
5.0 |
|
125-250B |
138 |
38.3 |
60 |
73 |
2900 |
37 |
5.0 |
|
125-315 |
160 |
44.7 |
125 |
70 |
2900 |
90 |
5.0 |
|
125-315A |
150 |
41.7 |
110 |
70 |
2900 |
75 |
5.0 |
|
125-315B |
143 |
39.7 |
100 |
69 |
2900 |
75 |
5.0 |
|
125-315C |
134 |
37.2 |
88 |
67 |
2900 |
55 |
5.0 |
|
150-200 |
200 |
55.6 |
12.5 |
78 |
1450 |
15 |
3.0 |
|
150-200A |
176 |
49.7 |
10 |
76 |
1450 |
11 |
3.0 |
|
150-250 |
200 |
55.6 |
20 |
79 |
1450 |
18.5 |
3.0 |
|
150-250A |
184.4 |
51.2 |
17 |
78 |
1450 |
15 |
3.0 |
|
150-250B |
167 |
46.4 |
14 |
76 |
1450 |
11 |
3.0 |
|
150-315 |
200 |
55.6 |
32 |
78 |
1450 |
30 |
3.5 |
|
150-315A |
187 |
51.9 |
28 |
77 |
1450 |
22 |
3.5 |
|
150-315B |
173 |
48.1 |
24 |
76 |
1450 |
18.5 |
3.5 |
|
150-400 |
200 |
55.6 |
50 |
75 |
1450 |
45 |
3.5 |
|
150-400A |
187 |
51.9 |
44 |
74 |
1450 |
37 |
3.5 |
|
150-400B |
174 |
48.3 |
38 |
73 |
1450 |
30 |
3.5 |
|
150-400V |
160 |
44.4 |
32 |
71 |
1450 |
22 |
3.5 |
|
150-250（I） |
200 |
55.6 |
80 |
76 |
2900 |
75 |
4.5 |
|
150-250（I）A |
187 |
51.9 |
70 |
75 |
2900 |
55 |
4.5 |
|
150-250（I）B |
173 |
48.1 |
60 |
74 |
2900 |
45 |
4.5 |
|
150-315（I） |
200 |
55.6 |
125 |
73 |
2900 |
111 |
4.5 |
|
150-315（I）A |
187 |
51.9 |
110 |
72 |
2900 |
90 |
4.5 |
|
150-315（I）B |
173 |
48.1 |
95 |
70 |
2900 |
75 |
4.5 |
訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質8.電壓（V）
歡迎您訪問我們?nèi)_泵閥【aozun56.com】如有任何疑問.您可以致電給我們,我們定會盡力為您提供優質的服務。
