IS清水離心泵根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到先進水平。它是我國推廣的節能泵類產品之一。本款臥式離心泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS清水離心泵轉速分為2900和1450轉／分兩種。
IS清水離心泵產品優點
1、IS清水離心泵高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效的水力形線，提高了泵的效率。
2、耐高溫結構：泵體采用中心支撐方式，解決了泵在輸送高溫介質時防止高溫下泵組熱膨脹不一致而造成的應力集中以及聯軸器對中心發生改變。泵支架、泵蓋、懸架體（軸承部位）及機封壓蓋均有冷卻腔，可在不同溫度時分別用冷卻水冷卻或風冷卻。
3、軸承：軸承選用圓柱滾子軸承與兩個角接觸軸承配套，采用稀油潤滑，承載能力顯著提高。軸承設計壽命 25000小時。
4、軸封：可選配軟填料密封和機械密封。
5、聯軸器：采用彈性柱梢聯軸器，傳動精度高。
6、輔助管路：按API 610第8版要求配置。
7、承壓：設計壓力為4.0MPa，承壓高。
IS清水離心泵結構說明
|
1 |
泵體 |
2 |
泵蓋 |
|
3 |
葉輪 |
4 |
軸 |
|
5 |
密封環 |
6 |
葉輪螺母 |
|
7 |
止動墊圈 |
8 |
軸套 |
|
9 |
填料壓蓋 |
10 |
填料環 |
|
11 |
填料 |
12 |
懸架軸承部件 |
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有○型密封圈，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向轉。

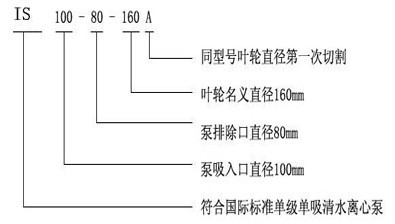

IS清水離心泵型號表示方法
IS清水離心泵選型參數
|
型 號 |
流量 |
揚程 |
轉速 |
電機功率 |
口徑mm |
|
|
mз/h |
m |
r/min |
KW |
吸入 |
排出 |
|
|
IS50-32-125離心泵 |
12.5 |
20 |
2900 |
2.2 |
50 |
32 |
|
6.3 |
5 |
1450 |
0.55 |
50 |
32 |
|
|
IS50-32-160離心泵 |
12.5 |
32 |
2900 |
3 |
50 |
32 |
|
6.3 |
8 |
1450 |
0.55 |
50 |
32 |
|
|
IS50-32-200離心泵 |
12.5 |
50 |
2900 |
0.5 |
50 |
32 |
|
6.3 |
12.5 |
1450 |
0.75 |
50 |
32 |
|
|
IS50-32-250離心泵 |
12.5 |
80 |
2900 |
11 |
50 |
32 |
|
6.3 |
20 |
1450 |
1.5 |
50 |
32 |
|
|
IS65-50-125離心泵 |
25 |
20 |
2900 |
3 |
65 |
50 |
|
12.5 |
5 |
1450 |
0.55 |
65 |
50 |
|
|
IS65-50-160離心泵 |
25 |
32 |
2900 |
5.5 |
65 |
50 |
|
12.5 |
8 |
1450 |
0.75 |
65 |
50 |
|
|
IS65-40-200離心泵 |
25 |
50 |
2900 |
7.5 |
65 |
40 |
|
12.5 |
12.5 |
1450 |
1.1 |
65 |
40 |
|
|
IS65-40-250離心泵 |
25 |
80 |
2900 |
15 |
65 |
40 |
|
12.5 |
20 |
1450 |
2.2 |
65 |
40 |
|
|
IS65-40-315離心泵 |
25 |
125 |
2900 |
30 |
65 |
40 |
|
12.5 |
32 |
1450 |
4 |
65 |
40 |
|
|
IS80-65-125離心泵 |
50 |
20 |
2900 |
5.5 |
80 |
65 |
|
25 |
5 |
1450 |
0.75 |
80 |
65 |
|
|
IS80-65-160離心泵 |
50 |
32 |
2900 |
7.5 |
80 |
65 |
|
25 |
8 |
1450 |
1.5 |
80 |
65 |
|
|
IS80-50-200離心泵 |
50 |
50 |
2900 |
15 |
80 |
50 |
|
25 |
12.5 |
1450 |
2.2 |
80 |
50 |
|
|
IS80-50-250離心泵 |
50 |
80 |
2900 |
22 |
80 |
50 |
|
25 |
20 |
1450 |
3 |
80 |
50 |
|
|
IS80-50-315離心泵 |
50 |
125 |
2900 |
37 |
80 |
50 |
|
25 |
32 |
1450 |
5.5 |
80 |
50 |
|
|
IS100-80-125離心泵 |
100 |
20 |
2900 |
11 |
100 |
80 |
|
50 |
5 |
1450 |
1.5 |
100 |
80 |
|
|
IS100-80-160離心泵 |
100 |
32 |
2900 |
15 |
100 |
80 |
|
50 |
8 |
1450 |
2.2 |
100 |
80 |
|
|
IS100-65-200離心泵 |
100 |
50 |
2900 |
22 |
100 |
65 |
|
50 |
12.5 |
1450 |
4 |
100 |
65 |
|
|
IS100-65-250離心泵 |
100 |
80 |
2900 |
37 |
100 |
65 |
|
50 |
20 |
1450 |
5.5 |
100 |
65 |
|
|
IS100-65-315離心泵 |
100 |
125 |
2900 |
75 |
100 |
65 |
|
50 |
32 |
1450 |
11 |
100 |
65 |
|
|
IS125-100-200離心泵 |
200 |
50 |
2900 |
45 |
125 |
100 |
|
100 |
12.5 |
1450 |
7.5 |
125 |
100 |
|
|
IS125-100-250離心泵 |
200 |
80 |
2900 |
75 |
125 |
100 |
|
100 |
20 |
1450 |
11 |
125 |
100 |
|
|
IS125-100-315離心泵 |
200 |
125 |
2900 |
110 |
125 |
100 |
|
100 |
32 |
1450 |
15 |
125 |
100 |
|
|
IS125-100-400離心泵 |
100 |
50 |
1450 |
30 |
125 |
100 |
|
IS150-125-250離心泵 |
200 |
20 |
1450 |
18.5 |
150 |
125 |
|
IS150-125-315離心泵 |
200 |
32 |
1450 |
30 |
150 |
125 |
|
IS150-125-400離心泵 |
200 |
50 |
1450 |
45 |
150 |
125 |
|
IS200-150-250離心泵 |
400 |
20 |
1450 |
37 |
200 |
150 |
|
IS200-150-315離心泵 |
400 |
32 |
1450 |
55 |
200 |
150 |
|
IS200-150-400離心泵 |
400 |
50 |
1450 |
90 |
200 |
150 |
IS型臥式離心泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。IS離心泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
IS清水離心泵需加強維護
維修只要了解機械結構就很好解決，IS型臥式離心泵屬于簡單機械。保養應注意在額定范圍內使用，不能空載運轉，注意避免汽蝕和汽縛現象，加強巡查，及時更換磨損密封部件。
1）檢查IS型臥式離心泵管路及結合處有無松動現象。用手轉動清水離心泵，試看清水離心泵是否靈活。
2）向軸承體內加入軸承潤滑機油，觀察油位應在油標的中心線處，潤滑油應及時更換或補充。
3）擰下清水離心泵泵體的引水螺塞，灌注引水。
4）關好出水管路的閘閥和出口壓力表。
5）點動電機，無錫焊管試看電機轉向是否正確。
6）開動電機當清水離心泵正常運轉后，打開出口壓力表視其顯示出適當壓力后，逐漸打開閘閥，同時檢查電機負荷。
7）盡量控制清水離心泵的流量和揚程在標牌上注明的范圍內以保證離心泵在最高效率點運轉才能獲得最大的節能效果。
8）清水離心泵在運行過程中，軸承溫度不能超過環境溫度35℃，無錫焊管最高溫度不得超過80℃。
9）如發現清水離心泵有異常聲音應立即停車檢查原因。
10）清水離心泵要停止使用時，先關閉閘閥、壓力表，然后停止電機。
11）清水離心泵在工作第一個月內，經100小時更換潤滑油，以后每個500小時，換油一次。
12）經常調整填料壓蓋，保證填料室內的滴漏情況正常。
13）定期檢查軸套的磨損情況，磨損較大后應及時更換。
14）清水離心泵在寒冬季節使用時，停車后，需將泵體下部放水螺塞擰開將介質放凈。防止凍裂。
15）清水離心泵長期停用無錫焊管，需將泵全部拆開，擦干水分，將轉動部位及結合處涂以油脂裝好。
訂貨請盡量提供：1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
