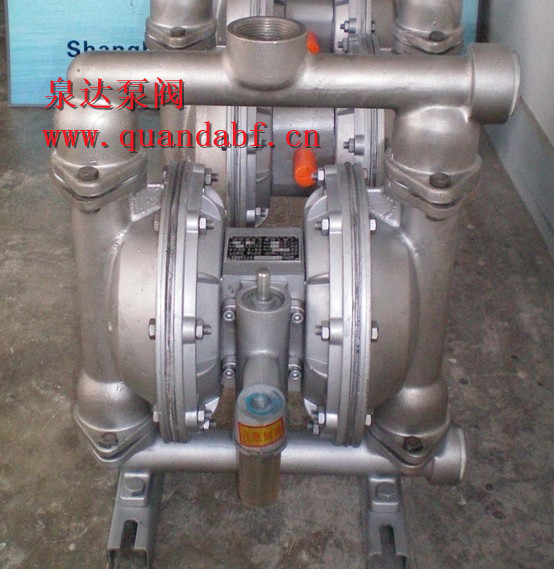

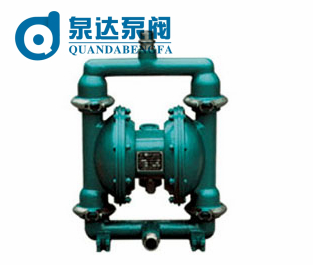

QBY襯氟氣動隔膜泵可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題。
QBY襯氟氣動隔膜泵使用場合
1.QBY襯氟氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。2.泵吸油漆、樹膠、顏料。
3.粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.油井鉆好后，用泵吸沉積物及灌漿。
6.泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種橡膠漿。
12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13.各種劇毒、易燃、易揮發液體。
14.各種強酸、強堿、強腐蝕液體。
15.各種高溫液體最高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置。
QBY襯氟氣動隔膜泵設計說明
1、QBY襯氟氣動隔膜泵壓縮空氣為動力。2、QBY襯氟氣動隔膜泵是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花。
（3）可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送 。
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因?yàn)槟p而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱。
（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
QBY襯氟氣動隔膜泵使用要求
1、QBY襯氟氣動隔膜泵吸入管與排出管的口徑配置：(1)吸入管的管徑不得小于泵入口端口徑，如輸送高粘度流體時，吸入管的管徑最好大于泵入口口徑。入口端的吸入配管必須耐用，沒有皺折，才能夠產生高真空狀態。
(2)出口配管的管徑至少要與出口徑相等，或者稍微大些以降低摩擦損失。所有配管及接頭必須是密封不漏的，否則會降低泵的自吸能力。
2、QBY襯氟氣動隔膜泵安裝的位置、高度、管路布置、供氣等事項：
如若忽略安裝細節，長期以來的細心策劃、研究及挑選將仍可能導致泵送效果不佳及影響泵的使用壽命。
(1)位置：噪音、安全及其他邏輯因素通常都對設備應安裝的位置有要求。有沖突要求的并聯安裝將可能導致使用區域的阻塞，影響到其他泵的安裝。
(2)使用：首先，泵的位置必須是便于使用的，這樣將便于維修人員進行日常檢查及調試。
(3)供氣：每臺泵應有一條通氣管，且通氣管應能提供足以達到理想泵送流量的空氣量。氣壓按不同泵送需求而定，但勿超過7BAR。
(4)安裝高度：請充分考慮泵的自吸能力以避免自吸減少的問題。
(5)管路：直至考慮過每個可能發生管路問題的位置后才能最終決定泵位。
3、其他安裝使用情況說明:
最佳安裝應選擇在一個最短及最直進出口管路的連接處。應盡量避免額外的彎管及管件設施。泵體應能獨立支撐所有管路。而且，管路應有序排列以避免給泵體管路裝置產生應力。
可以安裝活動軟管以消除泵自然往返動作而產生的應力。若要將泵體與一固定底座連接，在泵體及底座間的安置緩沖墊將有助減少泵體震動。
如果氣動隔膜泵將用于泵送細致介質,則須確認所有的管道接頭必須是密封不外漏的，而且自吸的揚程須于泵的能力所及之內。
要停止QBY襯氟氣動隔膜泵在緊急情況下的運作，只需關上安裝在氣管上的“截止”閥門。一個適當?shù)墓δ荛y將終止泵的供氣，從而阻止輸出。“截止”閥門應安裝在離泵不遠的地方以便應付緊急情況。
QBY襯氟氣動隔膜泵選型參數
|
型號 |
進出口徑 |
流量 |
揚程 |
吸程 |
最大允許 |
最大供氣壓 |
|
QBY-25 |
25 |
2.4 |
50 |
5 |
2.5 |
2-7 |
|
QBY-40 |
40 |
8 |
50 |
5 |
4.5 |
2-7 |
|
QBY-50 |
50 |
12 |
50 |
5 |
8 |
2-7 |
|
QBY-65 |
65 |
16 |
50 |
5 |
8 |
2-7 |
|
QBY-80 |
80 |
24 |
50 |
5 |
10 |
2-7 |
|
QBY-100 |
100 |
30 |
50 |
5 |
10 |
2-7 |
QBY襯氟氣動隔膜泵安裝過程
1、安裝和啟動：把隔膜泵放置在盡量靠近產品的地方，使吸入管線路最短、配置零件數量減少，不要減少管路規格。為了延長隔膜壽命，要使泵盡量靠近被抽的液體，入口壓力超過10英尺（3米）液柱時需要安裝一套緩壓調整裝置來延長隔膜壽命。如果安裝硬管道，在泵和管道之間要用短的軟管來連接。軟管可以減緩管道的振動和扭曲，推薦使用一個穩壓罐來進一步減小流體中的脈沖。
2、供氣：
金屬隔膜泵供氣壓力不得超過125PSI（8.6BAR），塑料泵供氣壓力不得超過100PSI（6.9BAR）。將泵的進氣口連接到有足夠容量并且壓力符合設計要求的氣源上。如果供氣線路是硬管道，在泵和管道之間連一短的軟管來減少扭曲。除了空氣進氣的蓋冒，空氣進氣管道、調壓過濾器的重量也必須通過某種方法支撐。如果不支撐管道也許會損壞泵。必須安裝壓力調節閥來確保供氣壓力不超過規定的范圍。
3、操作前檢查：
QBY襯氟氣動隔膜泵工作前，檢察所有固定物以防松弛，將松的地方擰緊以免泄露，用隨泵所附的卡中所介紹的方法固定。
4、隔膜泵進氣和啟動：
啟動時，空氣閥打開約1/2到3/4圈。泵啟動后，打開空氣閥增加空氣流量以達到要求的流量。
5、氣動隔膜泵排氣：
如果膜片壞了，抽取的液體或氣體會進入泵的空氣口，被排入大氣中，當抽取危險或有毒物質時，需要管道排到合適的地方作安全處理。
如果將泵沉入液體中工作，氣體要從液面上被排出，排氣管不能小于1＂（2.45CM）。減少排氣管尺寸會限制氣體流量，降低泵的使用率。當物料水平面高于泵時，則排出口需在更高的地方以防出現虹吸現象。
在某種溫度和濕度下，排出的氣體有可能凍結起來，使用氣體干燥能消除大部分此類問題。
6、氣動隔膜泵使用后：
如果用于輸送易固化的物質，為了防止泵受損，每次使用后都要徹底清洗干凈泵。（使用后，留在泵中的產品已變干或粘在泵上，這樣在下次啟動前會引起膜片和閥門產生問題）。在冰凍的溫度下，不管任何情況使用后都必須把泵抽干。
QBY襯氟氣動隔膜泵氣閥潤滑要求
QBY襯氟氣動隔膜泵的空氣分配閥和導向閥都是按照無潤滑油來設計的，這就是理想的工作狀態。在有些情況下，如個人愛好或空氣質量非常差，也可對壓縮空氣的供給進行潤滑，壓縮空氣供給系統經適當潤滑后，泵的空氣系統業可隨之工作，適當?shù)臐?rùn)滑需要使用一個空氣管線潤滑器，設置成泵工作時空氣每20SCFM輸送一滴無清潔劑油，可查詢泵的性能曲線圖開定量。
QBY襯氟氣動隔膜泵進料管一般不用裝閥門，直接選口徑和隔膜泵相配的管就可以了，注意進料管要有一定強度，不然工作時管會癟了，影響進料。一般在出料管加個閥門，看現場工況，是裝手動閥門或自動閥門。管路，閥門的選擇要注意和物料性質（如酸堿性，腐蝕性等等）相匹配。
氣路一般要裝三聯件（調壓，排水，潤滑），一般進口泵不用加潤滑油。球閥，流量調節閥（可選）。
如果要求嚴格的場合還要求加裝穩壓器，壓力表，檢漏儀等。
如加裝電磁閥，計量控制器等，還可把QBY襯氟氣動隔膜泵變成計量泵，進行遠程控制投料。
訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質8.電壓（V）
